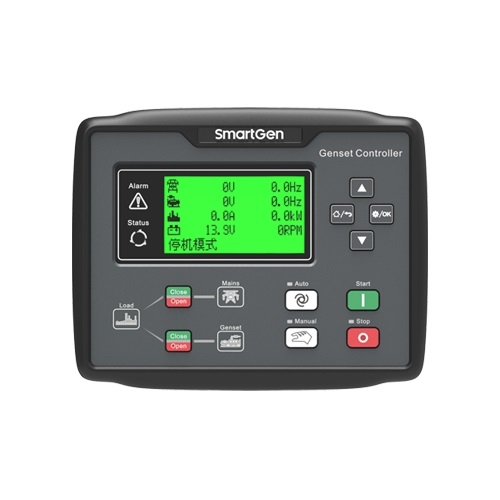

BỘ ĐIỀU KHIỂN MÁY PHÁT ĐIỆN HGM7220N (GPS/GPRS/4G/SMS)

Bộ điều khiển genset dòng HGM7220N / HGM7220S được sử dụng để điều khiển tự động hóa đơn vị, có thể thực hiện các chức năng tự khởi động đơn vị, AMF, chuyển đổi đồng bộ hóa và giám sát đám mây. Nó tích hợp số hóa, trí thông minh, với công nghệ mạng. Nó áp dụng hiển thị đồ thị LCD, giao diện ngôn ngữ tùy chọn (tiếng Trung, tiếng Anh, v.v.) với các tính năng vận hành đơn giản và đáng tin cậy.

Bộ điều khiển genset dòng HGM7220N / HGM7220S sử dụng công nghệ vi xử lý 32-bit, giúp bạn có thể đo chính xác hầu hết các thông số, điều chỉnh giá trị cố định, cài đặt thời gian và điều chỉnh giá trị giới hạn, v.v. Hầu hết các thông số có thể được cấu hình từ bảng điều khiển phía trước và tất cả các thông số có thể được điều chỉnh thông qua phần mềm PC thông qua cổng USB / RS485 và giám sát thông qua phần mềm PC thông qua RS485. Nó có thể được sử dụng rộng rãi trong tất cả các loại hệ thống tự động điều khiển máy phát điện với cấu trúc nhỏ gọn, kết nối đơn giản và độ tin cậy cao.

Bộ điều khiển máy phát dòng HGM7220N / HGM7220S có mô-đun giao tiếp mạng được đặt bên trong, để máy phát điện có thể được kết nối với Internet. Sau khi bộ điều khiển đăng nhập dịch vụ đám mây, thông tin dữ liệu bộ phát điện (bao gồm định vị GPS, độ cao, v.v.) sẽ được tải lên bộ dịch vụ đám mây tương ứng theo thời gian thực, để người dùng có thể theo dõi và kiểm tra trạng thái chạy của bộ phát điện và nhật ký sự kiện bằng thiết bị đầu cuối như APP di động (hệ thống IOS hoặc Android), PC, v.v. và đồng thời các thông số bộ điều khiển có thể được định cấu hình trên dịch vụ đám mây. Phân hệ giao tiếp mạng có chức năng nhắn tin SMS.

Hotline: 028 73 029 139

Thông tin sản phẩm

HIỆU SUẤT VÀ ĐẶC ĐIỂM

HGM7220N: có chức năng giám sát nguồn điện và nguồn điện lưới, được sử dụng cho nguồn điện lưới / tạo điều khiển chuyển đổi tự động. Nó có thể áp dụng cho hệ thống tự động hóa đơn vị bao gồm một mạch chính và một mạch tạo. Có thể thực hiện vô hiệu hóa nguồn bằng cách cài đặt tham số và tại thời điểm này, nó được sử dụng để tự động hóa đơn vị và tự khởi động và tự dừng của bộ phát điện có thể được điều khiển bằng tín hiệu khởi động từ xa.

HGM7220S: được bổ sung chức năng chuyển đổi đồng bộ hóa nguồn điện trên cơ sở HGM7220N.

Các tính năng chính như sau:

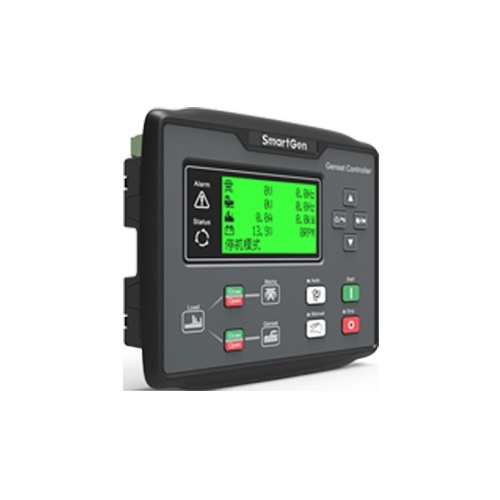

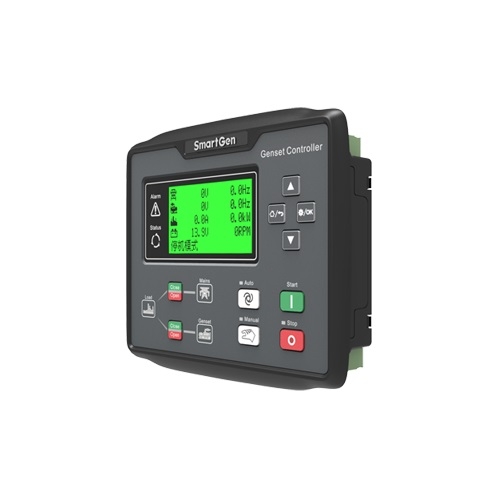

  1. Màn hình LCD 132x64 với đèn nền và giao diện ngôn ngữ có thể lựa chọn (tiếng Trung, tiếng Anh và các ngôn ngữ khác) có thể được chọn tại chỗ, thuận tiện cho việc gỡ lỗi vận hành nhân sự.

  2. Giao diện truyền thông RS485, nhờ đó chức năng “4 điều khiển từ xa” (điều khiển từ xa, đo từ xa, giao tiếp từ xa và điều chỉnh từ xa) có thể được thực hiện thông qua giao thức MODBUS.

  3. Thích hợp cho hệ thống điện 3 pha 4 dây, 3 pha 3 dây, một pha 2 dây và 2 pha 3 dây với điện áp 120 / 240V và tần số 50 / 60Hz, và HGM7220N cũng có thể được sử dụng ở 400Hz hệ thống (vui lòng đặt hàng một mình.).

  4. Thu thập và hiển thị điện áp 3 pha, dòng điện 3 pha, thông số công suất và tần số phát điện hoặc nguồn điện lưới.

  5. Đối với bộ điều khiển nguồn điện có các chức năng trên và dưới điện áp, trên và dưới tần số, mất pha và nghịch đảo thứ tự pha; và đối với bộ điều khiển máy phát điện có trên và dưới điện áp, trên và dưới tần số, quá dòng và quá nguồn, công suất ngược, mất pha, các chức năng thứ tự pha nghịch đảo.

  6. Thu thập chính xác các thông số động cơ:

    Nhiệt độ. (WT) Đơn vị: ° C / ° F

    Áp suất dầu (OP) Đơn vị: kPa / psi / bar

    Mức nhiên liệu (FL) Đơn vị:%

    Tốc độ (RPM) Đơn vị: r / min (RPM)

    Đơn vị điện áp pin: V

    Bộ sạc D + Đơn vị điện áp: V

    Tổng tích lũy chạy tối đa 65535 giờ.

    Số lần bắt đầu tích lũy tối đa 65535 lần

  7. Chức năng điều khiển bảo vệ: tự động khởi động / dừng máy phát điện diesel, điều khiển ATS (Công tắc chuyển tự động) với các chức năng bảo vệ và chỉ báo lỗi hoàn hảo.

  8. Các chức năng ETS (cung cấp năng lượng để dừng), điều khiển tốc độ chạy không tải, điều khiển làm nóng trước và điều khiển tăng / giảm tốc độ và tất cả chúng đều là đầu ra rơ le.

  9. Chức năng cài đặt thông số: người dùng có thể sửa đổi và thiết lập các thông số và chúng sẽ không bị mất trong trường hợp mất điện. Hầu hết các thông số có thể được sửa đổi trên bảng điều khiển phía trước. Tất cả các thông số có thể được điều chỉnh trên PC thông qua USB hoặc RS485 hoặc sửa đổi trên dịch vụ đám mây.

  10. Nhiều đường cong cảm biến nhiệt độ, áp suất, mức nhiên liệu có thể được sử dụng trực tiếp và các đường cong cảm biến cũng có thể do người dùng xác định. Áp suất và phụ trợ 1 có thể kết nối với cảm biến điện trở, điện áp hoặc dòng điện.

  11. Nhiều điều kiện ngắt kết nối tay quay (tốc độ, áp suất dầu, tần số máy phát) là tùy chọn.

  12. Phạm vi cung cấp điện rộng DC (8 ~ 35) V, phù hợp với môi trường điện áp khởi động pin khác nhau.

  13. Nhật ký sự kiện, đồng hồ thời gian thực, bắt đầu và dừng theo lịch trình (bắt đầu tập hợp bộ nguồn một lần một ngày / tuần / tháng và có thể đặt tải hoặc không.) Và hai chức năng bắt đầu vòng tròn bộ phát điện.

  14. Chức năng ghi dữ liệu cho điện áp nguồn, tần số nguồn, điện áp máy phát, tần số máy phát, dòng điện, nhiệt độ, áp suất dầu, mức nhiên liệu, tốc độ, v.v. một phút trước khi lỗi tắt máy và các bản ghi tối đa là 5.

  15. Áp dụng cho các đơn vị bơm làm dụng cụ chỉ thị. (chỉ để chỉ báo và cảnh báo, không có hành động nào đối với rơ le.)

  16. Chức năng bảo trì: có thể thiết lập thời gian bảo trì hoặc thời gian bảo trì cần hành động (chỉ cảnh báo / tắt chuyến / tắt cảnh báo).

  17. Khởi động vòng tròn của hai bộ phát thông qua giao diện CAN: có thể đặt thời gian chạy chính và thời gian chạy dự phòng.

  18. Có thể kết nối với dịch vụ đám mây qua mạng không dây 4G.

  19. Chức năng SMS: Khi báo động xảy ra, bộ điều khiển có thể tự động đưa ra thông tin cảnh báo đến 5 điện thoại di động đã được thiết lập trước đó và kiểm tra trạng thái genset và kiểm tra trạng thái genset đều có thể được thực hiện bằng tin nhắn.

  20. Chức năng định vị GPS: bắt thông tin vị trí genset để thực hiện định vị genset.

  21. Áp dụng giao thức truyền dữ liệu mạng với định dạng JSON: tải dữ liệu lên nếu có thay đổi dữ liệu và đồng thời sử dụng thuật toán nén để giảm cực kỳ lưu lượng mạng. Khi báo động xảy ra, nó có thể tải dữ liệu lên người bảo dưỡng ngay lập tức.

  22. Cấp độ bảo mật chống thấm nước IP65 do miếng đệm cao su được lắp đặt giữa vỏ bộ điều khiển và màn hình hiển thị.

  23. Kẹp cố định kim loại được sử dụng.

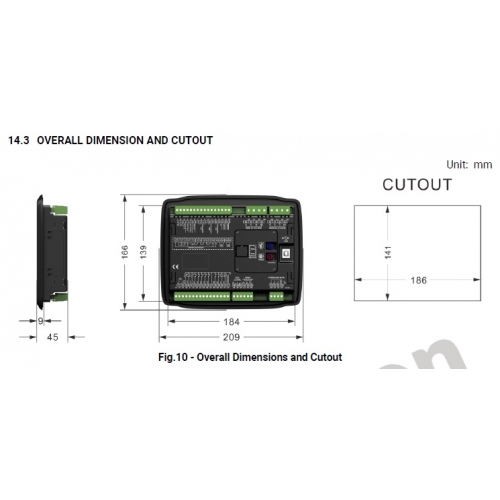

  24. Thiết kế mô-đun, các thiết bị đầu cuối kết nối có thể cắm được và cách cài đặt nhúng, và cấu trúc nhỏ gọn dễ dàng lắp đặt.
