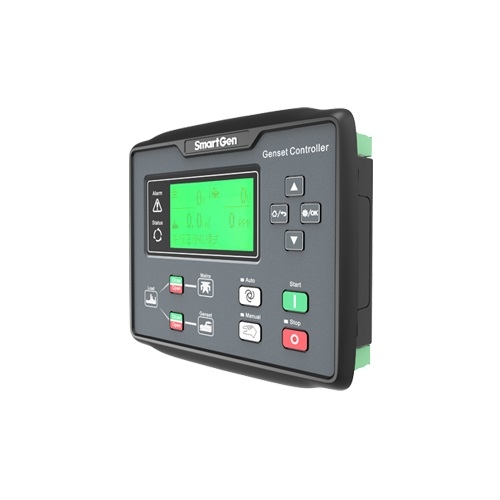

BỘ ĐIỀU KHIỂN MÁY PHÁT ĐIỆN HGM7120N

Bộ điều khiển tự động hóa trạm điện dòng HGM7110N / HGM7120N tích hợp số hóa, thông minh hóa và công nghệ mạng được sử dụng cho hệ thống điều khiển giám sát và tự động hóa bộ phát điện của đơn vị diesel đơn lẻ để đạt được các chức năng khởi động / dừng, đo dữ liệu, bảo vệ cảnh báo, v.v. từ xa. Nó phù hợp với màn hình LCD, giao diện ngôn ngữ tùy chọn (tiếng Trung, tiếng Anh, v.v.), đáng tin cậy và dễ sử dụng.

Bộ điều khiển tự động hóa trạm điện dòng HGM7110N / HGM7120N áp dụng công nghệ vi xử lý 32 bit với các thông số đo chính xác, điều chỉnh giá trị cố định, cài đặt thời gian và điều chỉnh giá trị cài đặt, v.v. Hầu hết các thông số có thể được cấu hình từ bảng điều khiển phía trước và tất cả các thông số có thể được được điều chỉnh thông qua phần mềm PC thông qua cổng USB / RS485 và giám sát thông qua phần mềm PC thông qua RS485. Nó có thể được sử dụng rộng rãi trong tất cả các loại hệ thống tự động điều khiển máy phát điện với cấu trúc nhỏ gọn, kết nối đơn giản và độ tin cậy cao.

Hotline: 028 73 029 139

Thông tin sản phẩm

HIỆU SUẤT VÀ ĐẶC ĐIỂM

HGM7110N: ASM (Mô-đun khởi động tự động) , nó điều khiển máy phát khởi động / dừng bằng tín hiệu từ xa;

HGM7120N: AMF (Auto Mains Failure), các bản cập nhật dựa trên HGM7110N, đặc biệt phù hợp với hệ thống tự động bao gồm máy phát điện và nguồn điện.

Các tính năng chính như sau:

  1. Máy vi tính ARM 32-bit đã được sử dụng với mức độ ổn định và tích hợp phần cứng cao hơn.

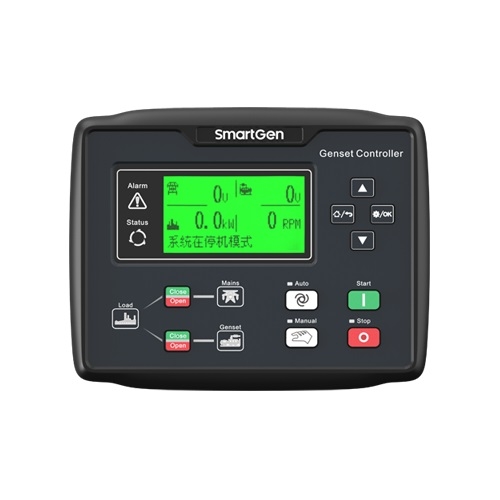

  2. Màn hình LCD 132x64 với đèn nền và giao diện ngôn ngữ có thể lựa chọn (tiếng Trung, tiếng Anh và các ngôn ngữ khác) có thể được chọn ngay tại chỗ. Nó là thuận tiện để gỡ lỗi nhân viên vận hành.

  3. Vật liệu acrylic cứng màn hình được sử dụng để bảo vệ màn hình với các chức năng chống mài mòn và chống xước tuyệt vời.

  4. Bảng điều khiển và nút bấm bằng silicon có thể được sử dụng trong môi trường nhiệt độ khắc nghiệt.

  5. Giao diện truyền thông RS485 cho phép “ba chức năng từ xa” (điều khiển từ xa, đo từ xa và giao tiếp từ xa) theo giao thức MODBUS.

  6. Thích hợp cho hệ thống 3 pha 4 dây, 3 pha 3 dây, một pha 2 dây và 2 pha 3 dây với điện áp 120 / 240V và tần số 50 / 60Hz;

  7. Thu thập và hiển thị điện áp 3 pha, dòng điện, thông số công suất và tần số của máy phát điện hoặc nguồn điện.

  8. Đối với chính, bộ điều khiển có các chức năng phát hiện quá áp và thấp áp, trên và dưới tần số, mất pha và xoay pha; đối với máy phát điện, bộ điều khiển có quá áp và dưới điện áp, trên và dưới tần số, quá dòng và quá nguồn, công suất ngược, mất pha, các chức năng phát hiện xoay pha.

  9. Thu thập chính xác các thông số về Động cơ.

      Nhiệt độ. (WT) ° C / ° F đều được hiển thị

      Tất cả áp suất dầu (OP) kPa / psi / bar đều được hiển thị

      Mức nhiên liệu (FL)% (đơn vị)

      Tốc độ (RPM) r / phút (RPM)

      Điện áp của pin V (đơn vị)

      Điện áp của bộ sạc V (đơn vị)

      Tổng cộng tích lũy chạy tối đa 65535 giờ có thể được ghi lại.

      Thời gian bắt đầu tích lũy tối đa 65535 lần có thể được ghi lại

  10. Bảo vệ: tự động khởi động / dừng bộ động cơ diesel, điều khiển ATS (Công tắc chuyển tự động) với chức năng bảo vệ và chỉ báo lỗi hoàn hảo.

  11. Với các chức năng ETS (cung cấp năng lượng để dừng), điều khiển không tải, điều khiển nhiệt trước và điều khiển tốc độ tăng / giảm, tất cả đều là đầu ra của rơle.

  12. Cài đặt thông số: các thông số có thể được sửa đổi và lưu trữ trong bộ nhớ FLASH nội bộ và không thể bị mất ngay cả trong trường hợp mất điện; hầu hết chúng có thể được điều chỉnh bằng bảng điều khiển phía trước và cũng có thể được sửa đổi bằng cách sử dụng PC thông qua cổng RS485 / ETHERNET.

  13. Nhiều đường cong cảm biến nhiệt độ, áp suất, áp suất dầu có thể được sử dụng và tự xác định trực tiếp.

  14. Nhiều điều kiện ngắt kết nối tay quay (tốc độ, áp suất dầu, tần số máy phát) là tùy chọn.

  15. Phạm vi cung cấp điện rộng rãi DC (8 ~ 35) V, phù hợp với môi trường điện áp khởi động pin khác nhau.

  16. Nhật ký sự kiện, đồng hồ thời gian thực, trình tạo bắt đầu và dừng theo lịch trình (có thể được đặt làm bộ phát điện bắt đầu một lần một ngày / tuần / tháng cho dù có tải hay không). Hai chức năng bắt đầu chu kỳ bộ máy phát điện.

  17. Một phút trước khi ngắt sự cố bộ phát điện, bộ điều khiển có thể ghi dữ liệu lên đến 5 phần bao gồm điện áp nguồn, tần số nguồn, điện áp máy phát, tần số máy phát, nhiệt độ hiện tại, áp suất dầu, mức nhiên liệu, tốc độ, v.v.

  18. Nó được sử dụng cho đơn vị bơm, hơn nữa, cũng có thể là thiết bị chỉ thị (chỉ báo và báo động, rơ le không hoạt động).

  19. Chức năng bảo trì, thời gian đến hạn bảo trì có thể do người dùng xác định (chỉ cảnh báo / tắt chuyến / tắt cảnh báo).

  20. Bắt đầu chu kỳ hai bộ phát thông qua RS485 (thời gian chạy của cả thiết bị chính và thiết bị dự phòng có thể được người dùng xác định)

  21. Cấp độ bảo mật chống thấm nước IP65 do con dấu cao su được lắp đặt giữa vỏ bộ điều khiển và lá bảng điều khiển.

  22. Bộ điều khiển sử dụng kẹp cố định kim loại.

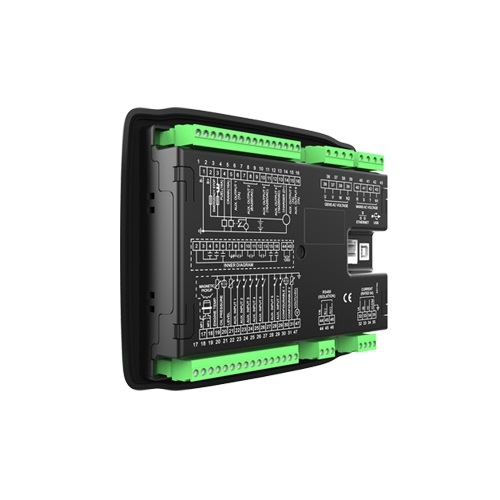

  23. Thiết kế mô-đun, các thiết bị đầu cuối kết nối có thể cắm được và cách cài đặt nhúng, và cấu trúc nhỏ gọn dễ dàng lắp đặt.
